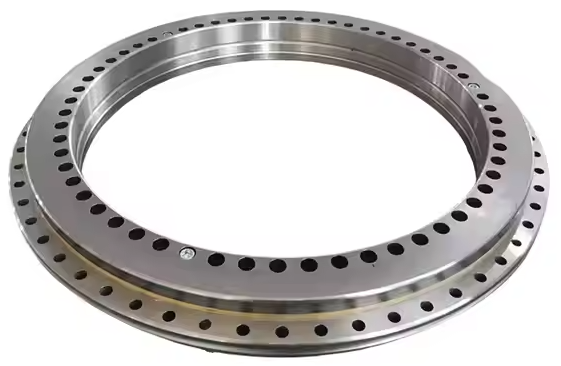

YRT100 محمل دوار مختوم عالي الدقة للمنصة الدوارة
YRT100 محمل دوار مختوم عالي الدقة للمنصة الدوارة
Regular price
$486.00 USD
Regular price
$450.00 USD
Sale price
$486.00 USD
Unit price
per
Shipping calculated at checkout.
Couldn't load pickup availability
محمل الطاولة الدوارة YRT100 يأتي مشحمًا مسبقًا بالشحم، وقادر على تحمل الأحمال المحورية والشعاعية، محمل دوار / بكرة متقاطعة.
| القطر الداخلي | التحمل | القطر الخارجي | التحمل | ارتفاع المحمل | التحمل | الارتفاع 1 | تحمل عام | تحمل ضيق | الارتفاع 2 | تحمل ضيق | القطر الخارجي للحلقة الداخلية | ارتفاع الحلقة الخارجية | حلقة الكتف الداخلية | حلقة الكتف الخارجية | |
| d(مم) | d(مم) | D(مم) | D(مم) | H(مم) | H(مم) | H1(مم) | H1(مم) | H1(مم) | H2(مم) | H2(مم) | D1(مم) | C(مم) | ds(مم) | Dh(مم) | |
| YRT100 | 100 | 0/-0.010 | 185 | 0/-0.015 | 38 | ±0.35 | 25 | ±0.175 | ±0.025 | 13 | ±0.02 | 160 | 12 | 158 | 162 |
| ثقوب التثبيت للحلقة الداخلية | برغي التوصيل | العلاقة الموضعية | ثقوب التثبيت للحلقة الخارجية | ثقب الرفع | العلاقة الموضعية | برغي التثبيت | عزم الشد | التحميل المحوري | |||
| PCD1(mm) | n1-Ø | n2-M | n1+n2 | PCD2(mm) | n3-Ø | n4-M | n3+n4 | M | M0(Nm) | Coa (KN) | Ca (KN) |
| 112 | 16-Ø5.6 × Ø10↓5.4 | 2-M5 | 18*20° | 170 | 15-Ø5.6 | 3-M5 | 18*20° | M5 | 8.5 | 445 | 102 |
| التحميل الشعاعي | عزم الاحتكاك | السرعة القصوى | تشغيل الخلوص P4 | تشغيل الخلوص P2 | الوزن | |
| Cor (KN) | Cr (KN) | M (Nm) | nG (دورة في الدقيقة) | Kia، Sia، Kea، Sea (مم) | Kia، Sia، Kea، Sea (مم) | الكتلة (Kg) |
| 88 | 50 | 3 | 960 | 0.003 | 0.0015 | 3.65 |
