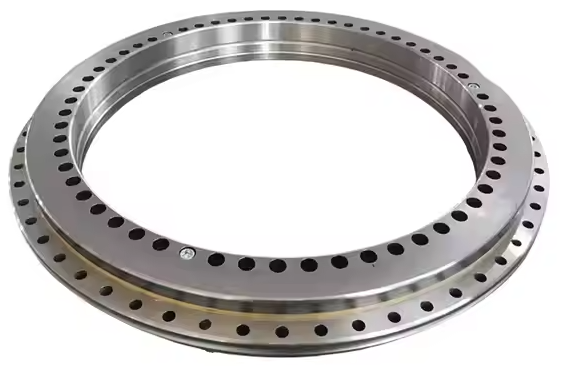

YRT120 محمل دوار مختوم عالي الدقة للمنصة الدوارة
YRT120 محمل دوار مختوم عالي الدقة للمنصة الدوارة
Regular price
$631.80 USD
Regular price
$585.00 USD
Sale price
$631.80 USD
Unit price
per
Shipping calculated at checkout.
Couldn't load pickup availability
محمل الطاولة الدوارة YRT120 يأتي مشحمًا مسبقًا بالشحم، قادر على تحمل الأحمال المحورية والشعاعية، محمل دوار / بكرة متقاطعة.
| القطر الداخلي | التحمل | القطر الخارجي | التحمل | ارتفاع المحمل | التحمل | الارتفاع 1 | تحمل عام | تحمل ضيق | الارتفاع 2 | تحمل ضيق | القطر الخارجي للحلقة الداخلية | ارتفاع الحلقة الخارجية | كتف الحلقة الداخلية | كتف الحلقة الخارجية | |
| قطر d (مم) | قطر d (مم) | قطر D (مم) | قطر D (مم) | ارتفاع H (مم) | ارتفاع H (مم) | ارتفاع H1 (مم) | ارتفاع H1 (مم) | ارتفاع H1 (مم) | ارتفاع H2 (مم) | ارتفاع H2 (مم) | D1 (مم) | C (مم) | قطر ds (مم) | قطر Dh (مم) | |
| YRT120 | 120 | 0/-0.010 | 210 | 0/-0.015 | 40 | ±0.35 | 26 | ±0.175 | ±0.025 | 14 | ±0.02 | 184 | 12 | 182 | 186 |
| ثقوب التثبيت للحلقة الداخلية | برغي التوصيل | العلاقة الموضعية | ثقوب التثبيت للحلقة الخارجية | ثقب الرفع | العلاقة الموضعية | برغي التثبيت | عزم الشد | التحميل المحوري | |||
| PCD1(mm) | n1-Ø | n2-M | n1+n2 | PCD2(mm) | n3-Ø | n4-M | n3+n4 | M | M0(Nm) | Coa (كيلونيوتن) | Ca (كيلونيوتن) |
| 135 | 22-Ø7 x Ø11↓6.2 | 2-M6 | 24*15° | 195 | 21-Ø7 | 3-M8 | 24*15° | M6 | 14 | 520 | 112 |
| التحميل الشعاعي | عزم الاحتكاك | السرعة القصوى | تشوه التشغيل P4 | تشوه التشغيل P2 | الوزن | |
| قوة التحمل الشعاعية (كيلونيوتن) | قوة التحمل المحورية (كيلونيوتن) | العزم (نيوتن متر) | عدد الدورات (دورة/دقيقة) | كيا، سيا، كيا، سيا (مم) | كيا، سيا، كيا، سيا (مم) | الكتلة (كجم) |
| 124 | 69 | 7 | 720 | 0.003 | 0.0015 | 4.61 |
