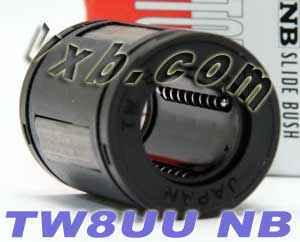

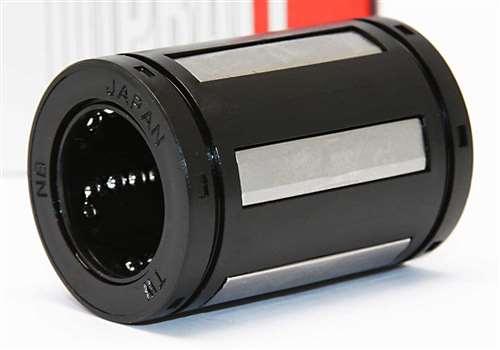

NB TW8UU Douille à billes auto-alignante 1/2" pour mouvement linéaire

NB TW8UU Douille à billes auto-alignante 1/2" pour mouvement linéaire

$35.95 USD
$39.99 USD $35.95 USD
Promotion Épuisé
Frais d'expédition calculés à l'étape de paiement.

TW8UU : TopBall
Type standard haute charge : NB Linear System
Douille à billes auto-alignante
Fabriqué au Japon



Douille à billes de mouvement linéaire type TopBall TW8UU 1/2" alésage, type standard haute charge, diamètre intérieur (alésage) de 1/2" avec joints intégrés. La douille coulissante TopBall est une douille haute performance avec une capacité de charge multipliée par trois, capable d'offrir jusqu'à 27 fois la durée de vie normale d'une douille coulissante conventionnelle. Douilles linéaires de haute précision, série principalement utilisée aux États-Unis, marque NB (Nippon Bearing Linear Systems), fabriquée au Japon.

  • Roulement TW8UU NB
  • Douille à billes auto-alignante NB Linear System
  • Circuit à billes : 4
  • Dimensions : 1/2" x 7/8" x 1 1/4" inch
  • Diamètre intérieur : 1/2" inch
  • Diamètre extérieur : 7/8" inch
  • Longueur : 1 1/4" inch
  • Charge dynamique nominale : 1023 N
  • Charge statique nominale : 1290 N




NB propose désormais une nouvelle référence en mouvement linéaire avec TOPBALL. La bague à glissement TOPBALL est une bague haute performance avec une capacité de charge triplée, capable d'offrir jusqu'à 27 fois la durée de vie normale d'une bague à glissement conventionnelle. TOPBALL est disponible en plusieurs configurations pour s'adapter à diverses conditions d'utilisation. Le TOPBALL auto-alignant de NB peut être intégré dans de nombreuses applications telles que les équipements automatisés d'usine, les machines-outils, les machines industrielles, les équipements électriques, ainsi que les instruments optiques et de mesure. Dès les premières phases de développement de TOPBALL, NB a accordé une attention particulière à des facteurs tels que la qualité, le coût, la performance et l'interchangeabilité. Les résultats de ces efforts se reflètent dans les caractéristiques de TOPBALL.

CARACTÉRISTIQUES DE TOPBALL

  1. Capacité de charge accrue :
    La plaque de charge rectifiée et spécialement conçue de NB assure un contact en arche circulaire avec l'élément à billes, ce qui permet une meilleure répartition de la charge, offrant à TOPBALL une capacité de charge trois fois supérieure à celle des bagues à glissement classiques.

  2. Durée de vie prolongée :
    La répartition des contraintes sur la plaque de charge offre à TOPBALL jusqu'à 27 fois la durée de vie des bagues à glissement conventionnelles.

  3. Capacité d'auto-alignement :
    Les plaques de charge sont plus fines aux extrémités pour fournir un point de pivot au centre de la plaque. Le centre agit comme un point d'appui pour compenser tout léger désalignement entre l'arbre et l'alésage du logement, pouvant être causé par un usinage imprécis, des erreurs de montage ou une flexion de l'arbre.

  4. Joint racloir intégré flottant :
    Le design unique du joint flottant de NB permet un auto-alignement tout en maintenant un contact égal et constant avec l'arbre. Les joints n'ajoutent pas à la longueur totale de la bague, permettant des conceptions plus compactes.

  5. Jeu réglable :
    Les plaques de charge TOPBALL sont conçues pour "flotter" dans la douille extérieure, ce qui permet un jeu entre les éléments à billes et l'arbre afin de mieux répondre aux exigences de l'application.

  6. Rentabilité :
    La capacité de charge supérieure et la durée de vie prolongée de TOPBALL permettent l'utilisation de composants plus petits tels que bagues, logements et arbres, réduisant ainsi le coût des matériaux et le coût global du système.
