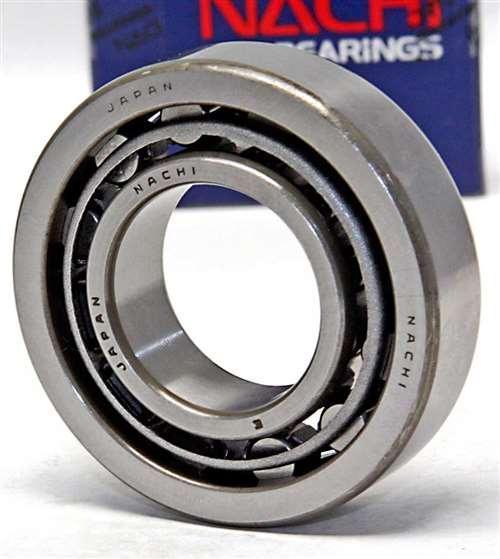

Roulement cylindrique NJ209 Nachi Cage en nylon Japon 45x85x19 Roulement

La construction de ce type de roulement à rouleaux est la plus simple de tous les roulements à rouleaux radiaux. Ce type de roulement est souvent utilisé dans les applications à grande vitesse. Comme la bague intérieure, la bague extérieure et les rouleaux sont en contact linéaire, ce type de roulement offre une grande capacité de charge radiale. Différentes configurations de roulements à rouleaux cylindriques sont : N,NJ,NF,NU,RNU : nervures intégrales (brides)
NH,NP,NUP,NUH : nervures intégrales et amovibles
NN,NNU : roulements à double rangée
Les configurations avec des brides intégrales ou des nervures amovibles sur les bagues intérieure et extérieure peuvent supporter une faible charge axiale. Comme ce type de roulement supporte les charges axiales par glissement entre l'extrémité des rouleaux et les faces des brides, la charge axiale est limitée. Les roulements à rouleaux cylindriques à double rangée sont utilisés pour des applications à grande vitesse et haute précision telles que : support de broche principale pour tours, fraiseuses et centres d'usinage. Le jeu radial des roulements à alésage conique peut être ajusté lors du montage du ou des roulements sur le journal associé. Les cages standard sont en acier embouti ou en résine polyamide. Des cages usinées en laiton haute résistance sont utilisées pour les roulements de grande dimension ou pour les applications à grande vitesse.
