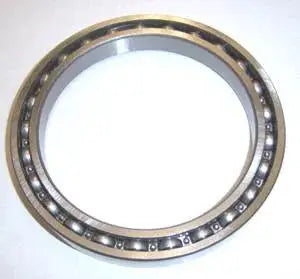

6832 Lager 160x200x20 Open extra groot

6832 Open kogellager, lager is chroomstaal, de binnendiameter is 160 mm, de buitendiameter is 200 mm en breedte is 20 mm ..

• 6832 kogellagers
• Diepe groove kogellagers
• Materiaal: Chrome staal
• Kooi: chroom staal
• Sluitingen: open
• Afmetingen: 160 mm x 200 mm x 20 mm/metriek
• Binnendiameter: 160 mm
• Outer diameter: 200 mm
• Breedte: 20 mm
• Grootte: 160 x 200 x 20 mm
• Hoeveelheid: 1 lager
• Dynamic Load Rating Cr: 48.500 n
• Statische load rating cor: 56.500 n
• Beperkte snelheid:
  • Vetsmering: 2.900 tpm
  • Oliemering: 3.400 tpm
