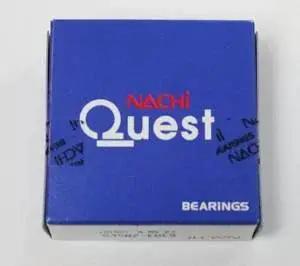

7013CYP5 Nachi Angular Contact Lager 65x100x18: ABEC-5: Japan

De toevoerways van zowel de binnen- als de buitenringen van dit lagertype zijn gemaakt met een ingestelde contacthoek. Deze lagers zijn niet-scheidbaar. Aangezien de ballen worden ingevoegd met behulp van de contracy-constructie, kan een groter aantal ballen worden geïnstalleerd dan in het geval van diep-groef kogellagers. Standaard kooi-materialen kunnen worden geperst staal, hoogwaardig koper of synthetische hars. Kooimateriaal is afhankelijk van de lagerserie en of serviceconditie. Angular Contact-kogellagers met één rij kunnen radiale, axiale of samengestelde belastingen ondersteunen, maar elke axiale belasting moet in één richting zijn. Dit lagertype wordt in het algemeen in paren gebruikt om de geïnduceerde belasting te verwerken als gevolg van de interne axiale kracht gegenereerd door de uitgeoefende radiale belasting. Bij het monteren van twee enkele lagers in aangrenzende posities, biedt NACHI deze combinatieonderdelen (paren) met een voorgepaste klaring. Gepaarde combinatielagers zijn gematchte sets. Combinatie of gepaarde lagers kunnen back-to-back (dB), face-toface (DF) of in combinatie (dt) worden gerangschikt. DB- of DF -sets kunnen bidirectionele axiale belastingen ondersteunen.
