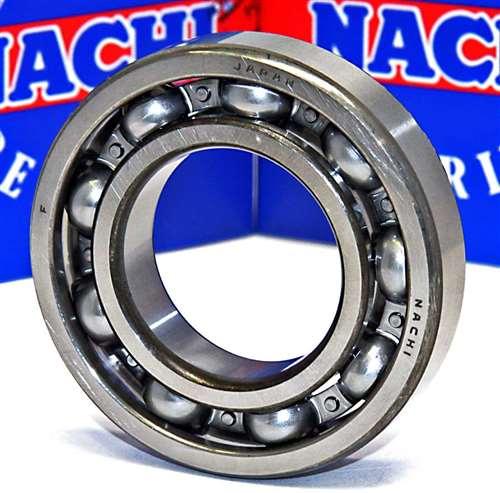

แบริ่ง Nachi 6009 เปิด C3 ญี่ปุ่น 45x75x16mm

ตลับลูกปืนร่องลึกเป็นประเภทตลับลูกปืนที่ได้รับความนิยมมากที่สุด เนื่องจากมีให้เลือกหลากหลายรูปแบบทั้งแบบมีซีล, ชิลด์ และแหวนสแน็ป ร่องวงแหวนตลับลูกปืนเป็นส่วนโค้งวงกลมที่มีขนาดใหญ่กว่ารัศมีของลูกปืนเล็กน้อย ลูกปืนสัมผัสแบบจุดกับรางวิ่ง (สัมผัสแบบวงรีเมื่อรับน้ำหนัก) ไหล่ของวงแหวนด้านในมีความสูงเท่ากันกับไหล่ของวงแหวนด้านนอก ตลับลูกปืนร่องลึกสามารถรับน้ำหนักในแนวรัศมี, แนวแกน หรือแบบผสม และด้วยการออกแบบที่เรียบง่าย ตลับลูกปืนประเภทนี้จึงสามารถผลิตให้มีความแม่นยำสูงและรองรับการทำงานที่ความเร็วสูงได้ ตลับลูกปืนร่องลึกที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 9 มม. เรียกว่าตลับลูกปืนขนาดเล็กมาก ตลับลูกปืนร่องลึกที่มีเส้นผ่านศูนย์กลางภายนอก => 9 มม. และเส้นผ่านศูนย์กลางรูใน < 10 มม. เรียกว่าตลับลูกปืนขนาดเล็กพิเศษ ตัวกั้นลูกปืนมาตรฐาน (กรง) ผลิตจากเหล็กอัด กรงที่กลึงขึ้นใช้ในตลับลูกปืนที่ทำงานด้วยความเร็วสูงมากหรือสำหรับตลับลูกปืนขนาดใหญ่ ตลับลูกปืนร่องลึกที่มีซีลหรือชิลด์ได้รับการมาตรฐานและบรรจุจาระบีในปริมาณที่เหมาะสมล่วงหน้า
