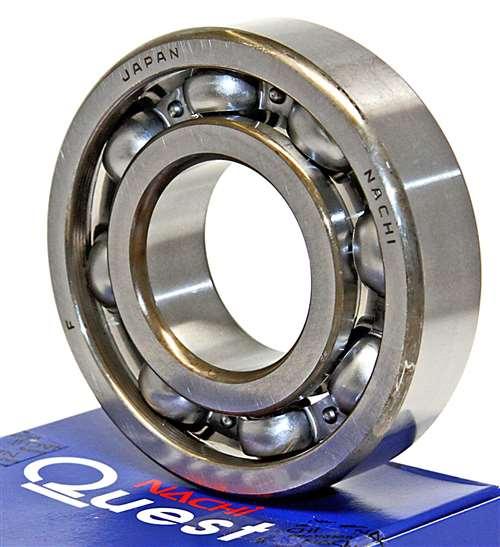

ตลับลูกปืน Nachi 6019 แบบเปิด C3 ญี่ปุ่น 95x145x24mm

ตลับลูกปืนแบบร่องลึกเป็นประเภทตลับลูกปืนที่ได้รับความนิยมมากที่สุด เนื่องจากมีให้เลือกหลากหลายรูปแบบทั้งแบบมีซีล, ชิลด์ และแหวนล็อก ร่องวงแหวนตลับลูกปืนเป็นส่วนโค้งวงกลมที่มีขนาดใหญ่กว่ารัศมีของลูกบอลเล็กน้อย ลูกบอลสัมผัสกับรางวิ่งเป็นจุด (สัมผัสแบบวงรีเมื่อรับน้ำหนัก) ไหล่ของวงแหวนด้านในมีความสูงเท่ากันกับไหล่ของวงแหวนด้านนอก ตลับลูกปืนแบบร่องลึกสามารถรับน้ำหนักในแนวรัศมี, แนวแกน หรือแบบผสม และด้วยการออกแบบที่เรียบง่าย ทำให้ตลับลูกปืนประเภทนี้สามารถผลิตให้มีความแม่นยำสูงและรองรับการทำงานที่ความเร็วสูงได้ ตลับลูกปืนร่องลึกที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 9 มม. เรียกว่าตลับลูกปืนขนาดเล็กพิเศษ (Miniature ball bearings) ส่วนตลับลูกปืนร่องลึกที่มีเส้นผ่านศูนย์กลางภายนอก => 9 มม. และเส้นผ่านศูนย์กลางรูใน < 10 มม. เรียกว่าตลับลูกปืนขนาดเล็กมาก (Extra-small ball bearings) กรงลูกปืนมาตรฐานทำจากเหล็กอัด กรงลูกปืนที่กลึงขึ้นใช้ในตลับลูกปืนที่ทำงานด้วยความเร็วสูงมากหรือสำหรับตลับลูกปืนขนาดใหญ่ ตลับลูกปืนร่องลึกที่มีซีลหรือชิลด์ได้รับการมาตรฐานและบรรจุจาระบีในปริมาณที่เหมาะสมล่วงหน้า
