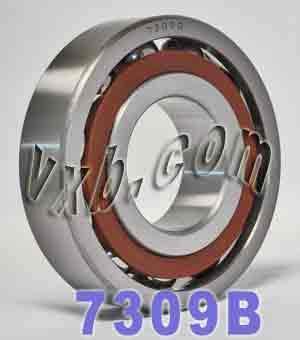

Vòng bi tiếp xúc góc Nachi 7309B 45x100x25 lồng đồng C3

Các đường chạy của cả vòng trong và vòng ngoài của loại vòng bi này được thiết kế với một góc tiếp xúc cố định. Các vòng bi này không thể tách rời. Vì các viên bi được lắp đặt bằng cấu trúc khoét lỗ ngược, số lượng viên bi có thể lắp đặt nhiều hơn so với vòng bi cầu rãnh sâu. Vật liệu lồng tiêu chuẩn có thể là thép ép, đồng thau cường độ cao hoặc nhựa tổng hợp. Vật liệu lồng phụ thuộc vào dòng vòng bi và điều kiện sử dụng. Vòng bi cầu tiếp xúc góc một hàng có thể chịu tải hướng kính, tải trục hoặc tải hỗn hợp, tuy nhiên, tải trục phải theo một hướng duy nhất. Loại vòng bi này thường được sử dụng theo cặp để chịu tải phát sinh do lực trục bên trong tạo ra bởi tải hướng kính áp dụng. Khi lắp hai vòng bi đơn liền kề, NACHI cung cấp các bộ phận kết hợp (cặp) với khe hở được điều chỉnh trước. Các vòng bi kết hợp theo cặp là bộ đôi được ghép chính xác. Vòng bi kết hợp hoặc theo cặp có thể được sắp xếp theo kiểu LƯNG CHỐNG LƯNG (DB), MẶT ĐỐI MẶT (DF) hoặc THEO HÀNG (DT). Bộ DB hoặc DF có thể chịu tải trục hai chiều.
