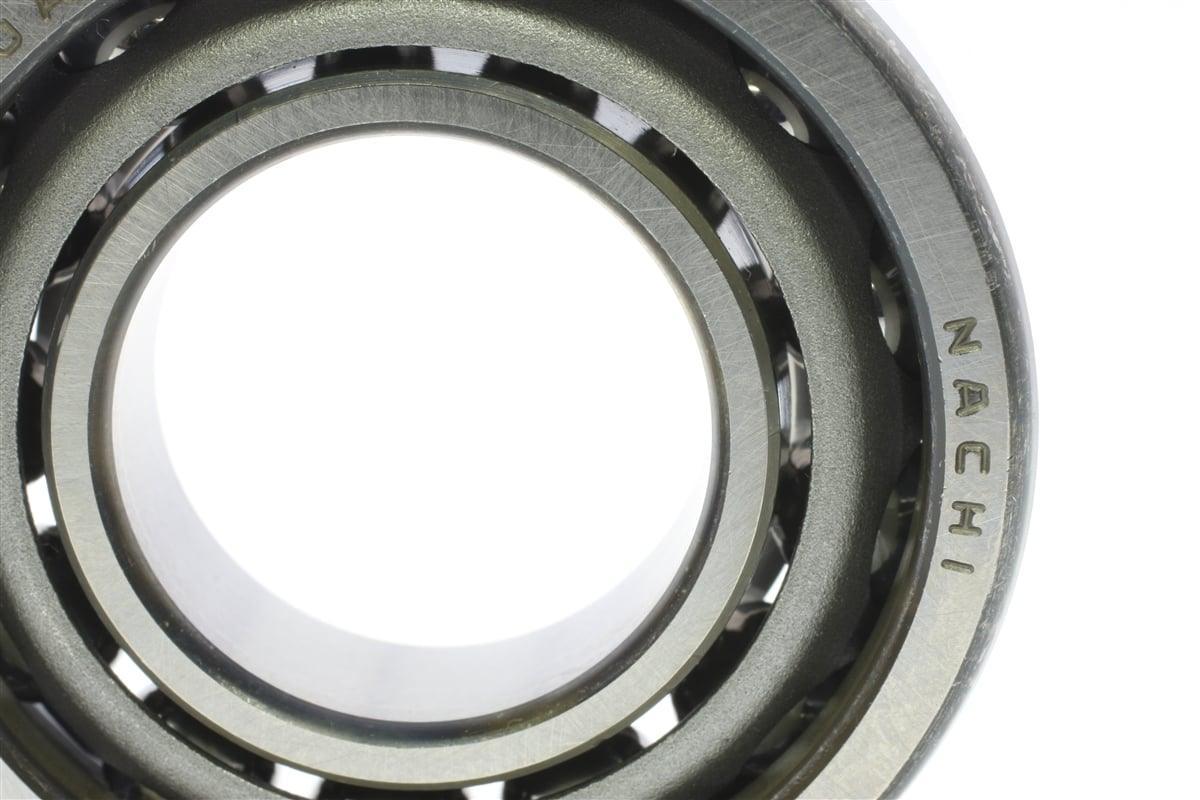

Vòng bi tiếp xúc góc Nachi 7309B 45x100x25 lồng đồng C3

Các rãnh chạy của cả vòng trong và vòng ngoài của loại vòng bi này được thiết kế với một góc tiếp xúc cố định. Các vòng bi này không thể tách rời. Do các viên bi được lắp đặt bằng cấu trúc khoét lỗ ngược, số lượng viên bi có thể lắp đặt nhiều hơn so với vòng bi cầu rãnh sâu. Vật liệu lồng tiêu chuẩn có thể là thép ép, đồng thau cường độ cao hoặc nhựa tổng hợp. Vật liệu lồng phụ thuộc vào dòng vòng bi và điều kiện làm việc. Vòng bi cầu tiếp xúc góc một dãy có thể chịu được tải trọng hướng kính, hướng trục hoặc tải hỗn hợp, tuy nhiên tải trọng trục phải theo một hướng duy nhất. Loại vòng bi này thường được sử dụng theo cặp để xử lý tải trọng phát sinh do lực trục bên trong tạo ra bởi tải trọng hướng kính tác động. Khi lắp đặt hai vòng bi đơn liền kề, NACHI cung cấp các bộ phận kết hợp (cặp) với khe hở được điều chỉnh sẵn. Các vòng bi kết hợp theo cặp là bộ đôi được ghép chính xác. Vòng bi kết hợp hoặc theo cặp có thể được sắp xếp theo kiểu LƯNG CHỐNG LƯNG (DB), MẶT ĐỐI MẶT (DF) hoặc THEO HÀNG (DT). Bộ DB hoặc DF có thể chịu được tải trọng trục hai chiều.
