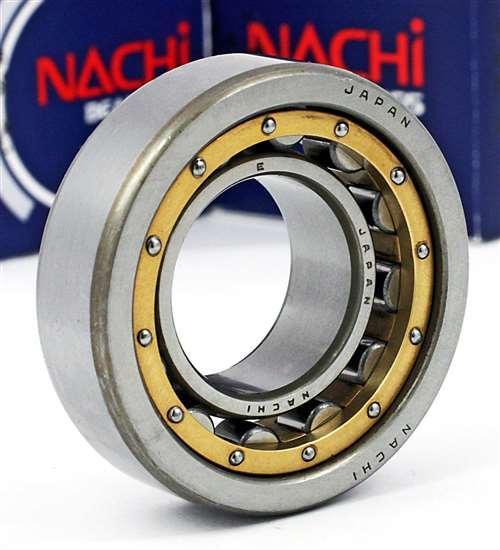

NU328MY Nachi hình trụ mang 140x300x62 Nhật Bản ổ trục lớn

Việc xây dựng loại ổ trục này là loại đơn giản nhất trong tất cả các vòng bi lăn xuyên tâm. Loại ổ trục này thường được sử dụng trong các ứng dụng tốc độ cao. Bởi vì vòng bên trong, vòng ngoài và các con lăn tiếp xúc trong dòng, loại ổ trục này có khả năng tải trọng tâm lớn. Các cấu hình mang theo hình trụ khác nhau là: N, NJ, NF, NU, RNU: Sườn tích hợp (mặt bích)
NH, NP, NUP, NUH
NN, NNU: Vòng bi hai hàng
Các cấu hình có mặt bích tích hợp hoặc xương sườn lỏng lẻo trên cả vòng bên trong và bên ngoài có thể duy trì một lượng nhỏ tải trọng trục. Vì loại ổ trục này hỗ trợ tải trọng trục như hành động trượt giữa cuối con lăn và mặt mặt bích, tải trọng trục bị hạn chế. Vòng bi con lăn hình trụ hai hàng được sử dụng cho các ứng dụng tốc độ cao, độ chính xác cao như; Hỗ trợ trục chính chính cho máy tiện, máy xay xát và trung tâm gia công. Độ thanh thải xuyên tâm của vòng bi thon có thể được điều chỉnh trong quá trình gắn vòng bi lên tạp chí giao phối. Lồng tiêu chuẩn được ép bằng thép hoặc nhựa polyamide. Các lồng gia công của đồng thau cường độ cao được sử dụng cho vòng bi có kích thước lớn hoặc cho các ứng dụng tốc độ cao.
