Khớp bi SQZ12 M12 Đầu thanh chịu lực - Loại thẳng
Khớp bi SQZ12 M12 Đầu thanh chịu lực - Loại thẳng
Không thể tải khả năng nhận hàng tại cửa hàng
Vòng bi đầu thanh khớp cầu SQZ12
✨ M12 Hình thẳng - Đầu thanh khớp cầu hình cầu, lỗ 12mm
Vòng bi đầu thanh khớp cầu hình thẳng SQZ12 được thiết kế cho chuyển động quay và dao động mượt mà trong các liên kết cơ khí. Nó có vòng trong hình cầu giúp chuyển động chính xác không có độ hở, rất phù hợp cho các ứng dụng có sai lệch hoặc rung động.
🟢 Loại ren: M12 x 1.25
🟢 Đường kính trong: 12mm
🟢 Đường kính ngoài (d1): 32mm
🟢 Chiều dài tổng thể (L): 74.5mm
🟢 Thiết kế trượt cầu cho chuyển động tự do, ma sát thấp
🟢 Bôi trơn bằng mỡ cho hiệu suất bền lâu
🟢 Số lượng: 1 vòng bi
🟢 Tải trọng: 11
🟢 Lý tưởng cho các liên kết, bộ truyền động và thành phần hệ thống treo

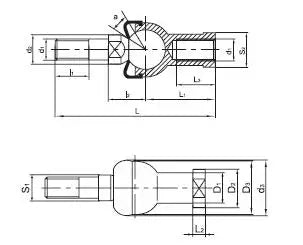

| Loại | d | d1 | d2 min | d3 max | l1 min | l2 | S1 | L max | L1 | L2 max | L3 min | D1 max | D2 max | D3 max | S2 | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SQZ12 | 12 | M12X1.25 | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 |
💡 Vòng bi đầu thanh được sử dụng để làm gì?
Vòng bi đầu thanh là giải pháp lý tưởng cho các cơ cấu cơ khí có chuyển động quay, khớp nối hoặc lệch trục - như trong các tay điều khiển, bộ truyền động hoặc liên kết lái.
Lựa chọn vững chắc cho các hệ thống động đòi hỏi chuyển động khớp nối mượt mà, linh hoạt và chính xác.
